新型コロナ対策・フェイスシールド・フェイスガード

神奈川大学
道用 大介 准教授(経営学部) 監修

有限会社大高製作所 製造

フェイスシールド

弊社は普段、金型を専門に作る会社ですが
2020年4月、新型コロナ対策として、医療機器不足のニュースを見て製作を決意しました。

構造は、神奈川大学の道用先生に協力して頂きました。
https://www.kanagawa-u.ac.jp/news/details_20062.html

これを元に、弊社が製品に再設計を施して金型をおこしました。それをプラスチックの成形屋が量産しています。
メイドイン神奈川、安心の日本製です。

※他社製での道用先生モデル購入の方へ
フレームそのものは、弊社も道用先生モデルですが、それを首にかけて装着するのは弊社オリジナルです。
そのため、シートは弊社オリジナル仕様となっています。

同様に使用できるかどうかの保証はいたしかねます。
(弊社製品には目印にハートマークがついています)
商標登録出願済
意匠登録出願済

特許出願済

装着方法

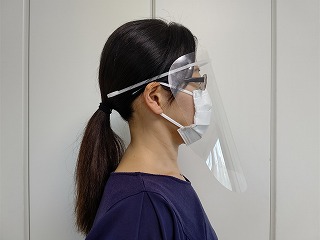

頭部に上から。逆さまにして首かけも。

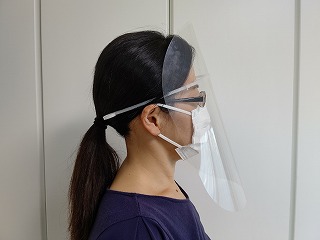

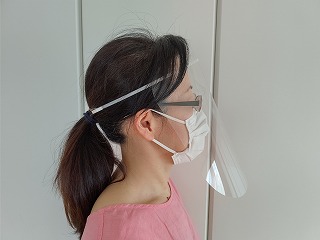

一般的な使用方法でなら、フレームを頭部に装着して上からはもちろん。

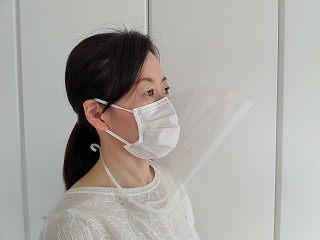

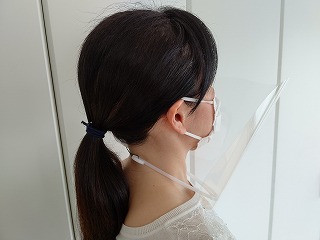

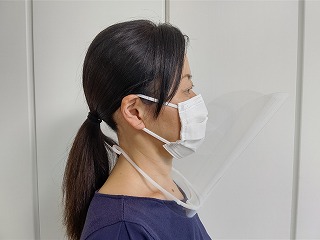

逆さまにして、カチューシャのように首に差し込んで固定もできます。

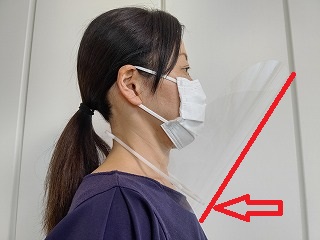

特に逆さまにした首かけの場合、下への飛沫を防ぎやすくなります。

接点が少なく、風が通りますので熱中症暑さ対策に。

首かけでは、お顔に何も当たらなくなります。
ファンデーションなど、お化粧を気になさる方。
髪型を気になされる方。
マスクかぶれを起こしている方。
マスクで耳が痛くなっている方。
全て気にならなくなります。



【特徴】

  • メガネを装着したままでも使用できます。
  • フレームは素材違いで固さの異なる、白と黒の2種類あります。
  • 片手でカチューシャのように差し込んで固定できます。
  • フレームとシートがいつでも脱着できます。
  • 傷がついたらシートだけの交換もできます。
  • 脱着できることで、別々に台所用中性洗剤で丸洗いできます。
  • スポンジなどは使用せず、プラスチックのみの構造ですのでこの点でも洗浄しやすいです。
  • フレームとシートの脱着が自由なので、外せば薄くなりかさばりません。出張時など、カバンに入れて持ち運びやすいです。
  • シートは、もしお手元にクリアファイルなどがあればそれに穴を開けて転用することもできます。
    (このページの下部に説明があります)

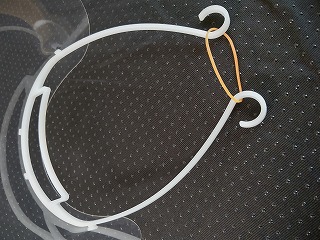

  • 様々な頭の大きさの方々に対応できるよう、フックがついています。締付強さを、身近な輪ゴムなどで調整できます。
    輪ゴムは、通常のものでも問題ありませんが、髪の毛の長い方は絡みやすいと思いますので、髪留め用のゴムなどで調整してください。
    (※注意:この商品に輪ゴムは含んでいません)
  • これから夏の暑い環境下で汗をかきにくいよう、スポンジ使用のものなどに比べて、おでこに対する接点が少なめです。
  • おでこに当たる部分は穴が開いており風通しができて蒸気や熱を逃がしやすくなっています。
  • この道用easyモデルの初期は、3Dプリンター用でした。
    金型から成形して製作した弊社製では、改良して4つの突起部に丸みをつけてあります。
    シートが挿入しやすく、抜けにくくと改善されています。
    また、同じく稜線全てを丸くし、手に持った感触を優しくしてあります。
  • 通常のシートでも極端に曇るわけではありませんでしたが、現在ノーマルシートは在庫分で販売終了としました。
    今後は少しの曇りも気になるプロフェッショナルな方用に、全て防曇・曇り止め機能をつけたシートになりました。
  • 医療はもちろん、介護、飲食、様々な現場で苦労が絶えないと思います。
    少しでも緩和されるよう 祈りをこめてハートの模様をつけました。
ハート模様

黒いフレーム】
PC製(ポリカーボネート)
やや硬めです。
カメラレンズやメガネなどに使う素材です。
頭の大きめの方なら輪ゴム不要の強さです。
動きの多い方にお勧めです。

フレーム黒

【白いフレーム】
PP製(ポリプロピレン)
やや柔らかめです。
食品トレイやDVDのケースなどに使う素材です。
長時間装着する方や
頭痛の起こりやすい方にお勧めです。

フレーム白

【シート】
PET製(ポリエチレンテレフタレート)
厚さ0.2mm。
ペットボトルと同じ素材です。
炭酸飲料系だと0.35mm、お茶系だと0.25mm位が平均です。
なのでそれらより若干薄く柔らかいです。
しかし、逆さまに使用しても垂れ下がることはありません。
透過率が高く、視界がクリアに保てます。
シートの4つ角はトリムして丸くなっていますので自分の体に当たっても痛くありません。
必要に合わせて、ハサミで簡単に切ることも可能です。

繊細なお仕事をなされる方など、少しでも曇りが気になるプロフェッショナルな方の要望に応えるため、全て防曇・曇り止め機能を備えております。
※防曇・曇り止め機能は片面になります。
 装着時は軽く息を吹きかけてご確認ください。
※防曇・曇り止め機能はアルコール成分に弱いです。
 アルコールがつきますと、機能が低下します。

シートサイズは2種類ご用意しました。
横300×縦260(ショートシート)
横300×縦340(ロングシート)
です。

シート

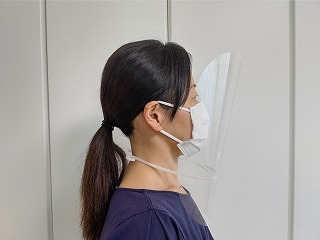

こちらは縦260×横300のショートサイズです。

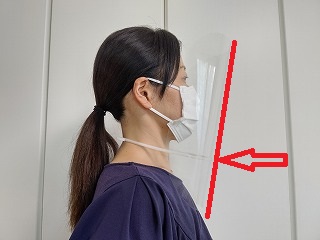

こちらは、縦340×横300のロングシートです

【滑り止めゴムパーツ】

頭部装着時。
基本的にはフック部に輪ゴムだけで充分に固定されます。
しかし、どうしても激しく動くことがあり、フェイスシールドが物にぶつかりずれてしまう。
両手が塞がっている場合、どうにもならない。
そのようなお声をいただいたので、頭部固定時の滑り止め用にゴムパーツをご用意しました。

シリコンゴム製です。
長さ9cm。
Cの形になっており、フレームに抱き込ませる構造です。
柔らかく脱着可能なので、繰り返し洗浄してご使用できます。

もちろん、フレームを既にご購入いただいた方もそのままご使用できます。

※頭部固定用です。首かけで装着される方には不要です。

装着図
ゴムパーツ
C形でフレームを抱き込むようになってます

【使用上の注意】

  • 本製品は、医療品ではありません。
  • 微小な粉塵、飛沫が直接当たるのを防ぐものです。
  • 長時間装着の負担にならないよう軽量化しています。
    無理な力を加えますと曲がり、折損につながります。
    ゆっくり、優しくご使用ください。
  • 洗浄は基本的に中性洗剤で行ってください。
  • フレームは普通に洗えますが、シートの方は大変傷がつきやすいです。
    シートを硬いスポンジなどで洗わないでください。
    汚れた部分だけ優しく手洗いが推奨です。
    傷が目立って気になりましたら、新しいものと交換してください。
  • 直射日光の当たる場所や極度の高温多湿な環境下での保存、ご使用はお控えください。
  • 長時間、水に漬けますと分子構造が変化して徐々に劣化が始まります。
    洗浄後はできるだけ早めに拭くなどして乾燥させてください。
  • 高温にさらしますと、素材の分子構造が変化して強度が下がります。
    煮沸、オートクレーブ(高圧蒸気滅菌機)など高温での滅菌はお控えください。
  • 曇り止め機能は、アルコールに大変弱くなっています。
    アルコールに触れますと、曇り止め機能が低下します。
    アルコール消毒はお控えください。
    弱酸性の石鹸等もお控えください。
  • シートの4つ角は全て丸くしてありますが裁断面に強く当たると怪我をする恐れがあります。
    また、シートは透明で見えにくいです。
    特に目に当たらないように、装着時はゆっくり動いて下さい。
  • 暑い中や、不慣れな環境では非常に大変だと思います。
    熱中症など、めまいやストレスを感じる場合は無理をせず連続装用はお控えください。

既にご導入頂いた現場

以下の太字は7月29日現在、使用後に頂いた感想です。
写真やコメントをいただいた方々、ありがとうございます。

  • 一般の会社
    軽いからあまり気にならない(会社事務員)
    髪の毛に絡みやすいので、輪ゴムを使いたくない(会社事務員・頭部固定)
    (髪留め用のゴムか、100均でも売っているポリウレタン製の絡みにくい輪ゴムを使用して頂きました。それか、柔らかい白い方を装着時での話だったので、硬めの黒い方なら輪ゴムが不要となり大丈夫となりました)
    おでこの接点が少ないから、ファンデーションを気にするのが減った(会社事務員・頭部固定)
    丸洗いできるのがいい(会社事務員)
    逆さまにして装着すると、襟がある服はいいけど、Tシャツだと若干肌と擦れるのが気になる(会社事務員・首かけ)
    電話で受話器を耳に当てられるけど、少し当たるのが気になる(会社事務員)

    (気にならないように、そこだけシートを若干ハサミで切り取っていただきました)
  • 美容院
  • 床屋
  • 助産院
    搾乳する際に母乳が目に入ることがあり、装着することで防げた(助産院・首かけで)
  • 歯科医
    両手が離せない仕事なので、少しのズレも気になる(歯科医・頭部固定で)
    →検討中から、パーツを製造しました
使用してみて飛沫が目に見えて分かりました。
中央デンタルクリニック様(鹿児島)
黒の防曇セットを首かけ装着
(写真とコメントをいただきました。
飛沫の見える化としても有効のようです)
  • エステサロン
    逆さまの装着で下に対して飛沫が全く気にならなくなった(エステサロン・首かけ)
  • 整体師
    どうしてもお客様とお顔が近くなり、密が気になる方に。
    透明なシートなので圧迫感がありません。
  • 飲食・接客業
  • ホテル
    フレームが薄いシンプルな構造ですので、目立ちません。
    お客様が不安な印象を持ちにくくなります。
  • 工芸教室
  • 音楽教室
  • 学校
    逆さまで首に装着する方法です。
    教壇に立つ方からすると、子供達や座っている方など、下方向に対して飛沫が飛びにくくなります。
    痛くないから、とてもよい(教職員・頭部固定)
    下に飛沫が飛ばないアイディアになるほどと思った(教職員・首かけ)
    普通のより、付けていても暑くない(教職員・頭部固定)
    実際に使うと、フェースシールドが物にぶつかったりして、困る(教職員)
    簡単に装着できて、よい(教職員)
    外国語の発音で口形を見せたいときに、非常に良い(教職員)
    呼吸があらくなると曇る(ノーマルシートで)
    フェイスシールドに蛍光灯が反射してまぶしい(教職員)
    もう少し大きいほうが、目の方も覆ってよい(教職員・ショートサイズ首かけ)

    (検討後に長いシートを製作、現在のロングシートとなりました)
    電話をしにくい(教職員)
  • 支援学校、養護学校
    どうしてもマスクを装着できない子たちが、フェイスシールドだと装着できた。
    久し振りに友達どうしで会話ができるようになった(教職員)

    自閉症のある子は、親がマスクをするとポッカリ穴があいた状態に見えてしまい、混乱して母親だと認識できなくなくなっていた。首かけのフェイスシールドだとシンプルで顔が普通に見えるので混乱することはなくなった(児童の母親)
  • セミナー講師
東京計器株式会社・人事総務部様、黒のセットを頭部装着
ラーニングエッジ株式会社様、黒のセットを首かけ装着
(写真とコメントをいただきました)
経営者や会社役員、個人事業主、営業やマーケティングの担当者に
ご受講いただいている「最強のマーケティング集中講座(3日間)」にて使用しました。
コロナウイルス感染対策として100名の定員を50名にまで制限しての開催。
講師は常にフェイスシールドを着用して登壇し、受講生のみなさまにお配りしました。
受講生からは「コロナの最中でも安心して受講できました。ありがとうございました。」
といったお声をいただいております。
  • ろうあ者
    口唇術を使う方はどうしてもマスクは不自由です。
    耳の不自由な方々が、口の動きで会話を読むためには透明が一番です。
  • 介護
    見た目の圧迫感が弱めなので、ご年配の方々が怖がりにくくなります。
    余計な装飾がないので、他人への圧迫感が少ないのがいい(介護職)
  • ビルメンテ清掃
    ビルの中を清掃するのに、マスク無しではビルに立ち入りにくいという方。
    マスクでは暑くて仕方がない、という方。
    風の通るフェイスシールドであれば、涼しいので作業効率があがります。
  • テレビ
  • CM製作
  • 演劇
    映りを気にする方は特に、何度も髪型・お化粧直しはできません。
    そういった方に、首で固定する方法がおすすめです。
    専用で、防曇・曇り止め機能のついたロングシートもご用意しました。
    全く髪型を気にしなくてよくなった(テレビ撮影・首かけ)
    ファンデーションなどお化粧直しがなくなって楽になった(テレビ撮影・首かけ)

    逆さまにして使うと、下に行きすぎるのでもう少し上に角度を上げたい(テレビ撮影)
    →検討後に長いシートを製作、現在のロングシートとなりました
黒の防曇ロングを装着
石原さとみ様、西野七瀬様
(左下写真の左側)
フジテレビドラマ
【公式】アンサング・シンデレラ
Twitterアカウントより転載
  • マスクで耳が痛くなる方
  • マスクかぶれで皮膚が敏感になっている方

    首かけですと、負担を減らすことができます。


»» 【各種・耐久テスト】を読む

【各種・耐久テスト】

毎日、ご使用になる方がいらっしゃると思います。
思いつく限りのテストをしてみました。

【シート脱着テスト】
本製品は、4つの穴でフレームとシートを固定しています。
20回の脱着を繰り返す程度では、少々の凹みが発生しますが外れやすくなることはありませんでした。
ですが無理に引っ張るような、力のかかる外し方はお控えください。

脱着テスト

【フレーム洗浄、中性洗剤テスト】
一般家庭で使用される、台所用中性洗剤で洗浄、乾燥を20回ほど繰り返して新品との強度比較テストをしてみました。

特に変化は見られませんでした。

【防曇・曇り止めシート洗浄、アルコール耐性テスト】
曇り止め機能は、アルコールに大変弱くなっています。
アルコールに触れますと、曇り止め機能が低下します。
アルコール消毒はお控えください。

【フレーム洗浄、アルコール耐性テスト】
エタノール76.9~81.4%表示のアルコールに対し、

10分間漬ける
乾燥させる

これを10回ほど繰り返し、最後に8時間ほど漬けて新品との比較強度テストをしてました。
特に変化は見られませんでした。

【フレーム殺菌、紫外線テスト】
弊社に機械が無いので、近所にある
ながしま歯科様にご協力頂きました。
ありがとうございました。

ながしま歯科
http://www.nagashimadental.com/

白いフレーム(PP)
5/28(木)11:25-12:45、16:40-17:50
5/29(金)10:00-13:00、15:00-18:15
計8時間35分
(結果)
やや黄色くなってきたような気がしますが、使用感は問題ありません。

黒いフレーム(PC)
5/28(木)11:25-12:45、16:40-17:50
5/29(金)10:00-13:00、15:00-18:15
計8時間35分
(結果)
特に変化はみられませんでした。

(考察)
さらに長時間はまだ不明ですが、これくらいの時間では、急激な変化はありませんでした。
しかし、プラスチックの性質上、やはり目にみえない劣化は進みそうです。

【フレーム殺菌、高温テスト】
煮沸、オートクレーブ(高圧蒸気滅菌機)など可能かサイクル試験を実地しました。
外見上は問題発生しませんでしたが、分子構造が変化して曲がりやすくなることが判明しました。
よって高温による滅菌などはお控えください。

耐熱耐久試験

»»

»» 【道用easyモデルでシートを自作する方へ】を読む

シートは、透明度の高いクリアファイルがお手元にあれば、穴(直径6mm)を開けることで代用可能です。
文房具の穴開けパンチ機の2穴のピッチは80mmの規格です。
40mm離れた間隔で開ければ、合うようになっています。
(穴の端でなく、穴の中心でみた距離です)

すでに道用easyモデルをお持ちの方でクリアファイルなどからシートの自作をご希望の方は
↓こちらのpdfファイルをダウンロードして印刷してください。

道用easyモデル・穴開け用台紙(pdf)

これは、穴開けパンチで線に合わせて穴を開けることで、代用ができるようになっています。
特に医療品不足が深刻だった、4月~5月に3Dプリンターでフレーム部分が多く製作されました。その当時に使用されたアイデアです。
それと互換性を持たせてあります。
pdfを印刷して大きさが合わない場合、拡大縮小して合わせて下さい。
※弊社で販売しているシートは加工済なのでこれは不要です。

»»

新型コロナウイルス・COVID-19対策
フェイスシールドの洗浄方法について

2020年5月29日時点で
経済産業省と
独立行政法人 製品評価技術基盤機構(NITE)より
新型コロウイルス・COVID-19に対して、一般家庭で使用される、台所用中性洗剤で洗浄することで充分有効であると発表がありました。

フレームは台所用中性洗剤での洗浄を推奨いたします。
シートは傷に弱いですので、基本的には汚れた場合は新しいものと交換を推奨いたします。

新型コロナウイルスに有効な界面活性剤を公表します(第二弾)
https://www.meti.go.jp/press/2020/05/20200529005/20200529005.html


※今後の研究次第では、内容に変化があるかもしれないことはご了承ください
